Комплект прямых участков

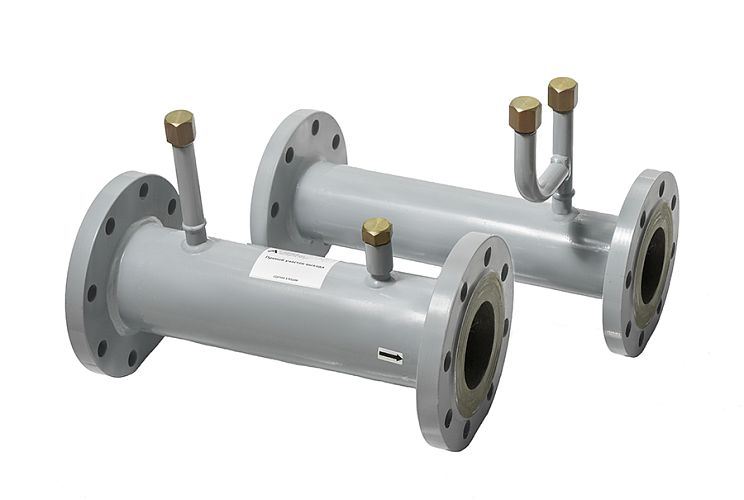

Комплект прямых участков КПУ предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
КПУ обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы счётчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ГОСТ Р 8.740-2011 и технической документации на счетчики газа. Места отбора давления и измерения температуры могут быть использованы для подключения контрольно-измерительных приборов, таких как датчики (преобразователи) давления, манометры, приборы для измерения перепада давления, термометры, преобразователи температуры и пр.
Состав
В комплект поставки входят:
- участки трубопроводов до и после счетчика.
- акт измерений внутреннего диаметра трубопровода согласно ГОСТ Р 8.740-2011, заверенный представителем ФГУ «ЦСМ»
- этикетка (паспорт)
Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушающий контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.
Гарантийный срок эксплуатации – 6 лет с даты ввода в эксплуатацию
Гарантийный срок хранения – 12 месяцев с даты изготовления
Срок службы КПУ не менее 12 лет
Наименование параметров
|
Значение |
Рабочее давление газа в месте установки КПУ | не более 1,6 МПа (16 кгс/см2 ) |
Температура измеряемой и окружающей среды | - 40 до +70 °С |
Испытательное давление корпуса, МПа (кгс/см2) | 2,4 МПа (24 кгс/см2) |
![](/images/komplekt_pryamolineynih_uchastkov.png)
Виды исполнения и пример обозначения
Комплект состоит из двух прямых участков с фланцевыми соединениями с обеих сторон с местами отбора давления резьбой 1/2 и 1/4,отбор температуры М20х1,5 внутренняя резьба, фланцы по ГОСТ33259.
Пример записи при заказе прямых участков для счетчика СГ16МТ-400 Ду100, с длиной прямого участка 5Ду до счетчика с фланцевыми соединениями с обеих сторон, два места отбора давления с резьбой 1/4; прямой участок 3Ду после счетчика с фланцевыми соединениями с обеих сторон, с бобышкой М20×1,5 внутренняя под гильзу датчика температуры: Комплект прямых участков КПУ-100-1.
